液化天然气是高效、清洁的能源和石油化学工业的原料，使用较为普及，为了适应市场需求，水陆联运的LNG罐式集装箱应运而生，其中

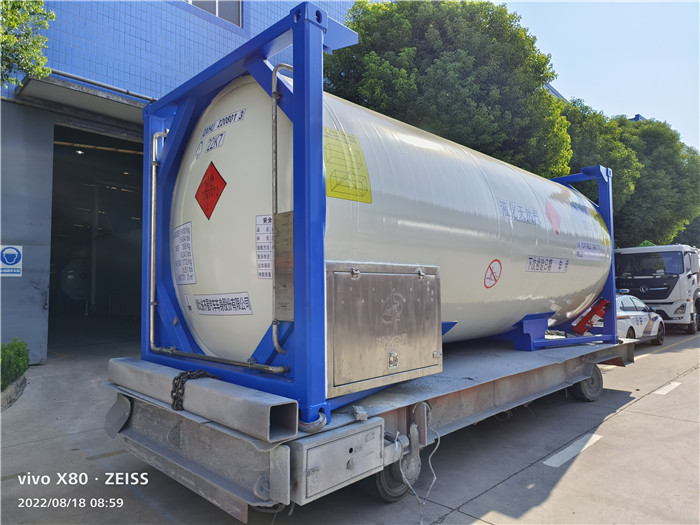

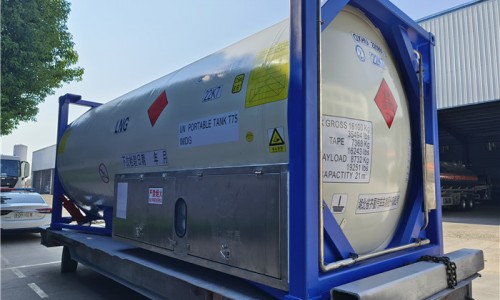

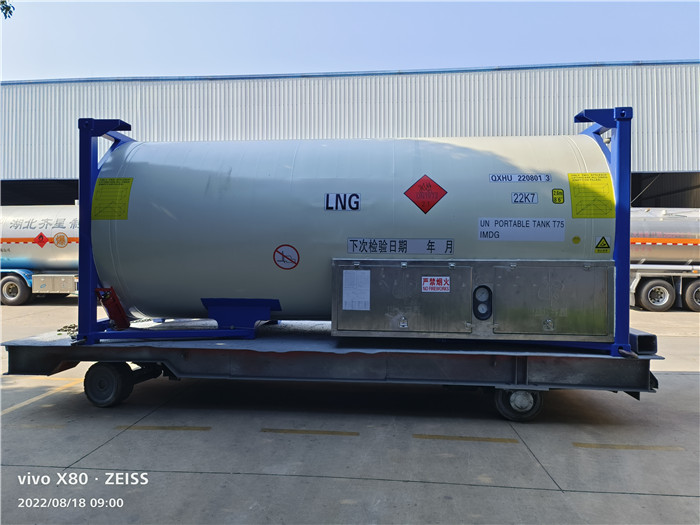

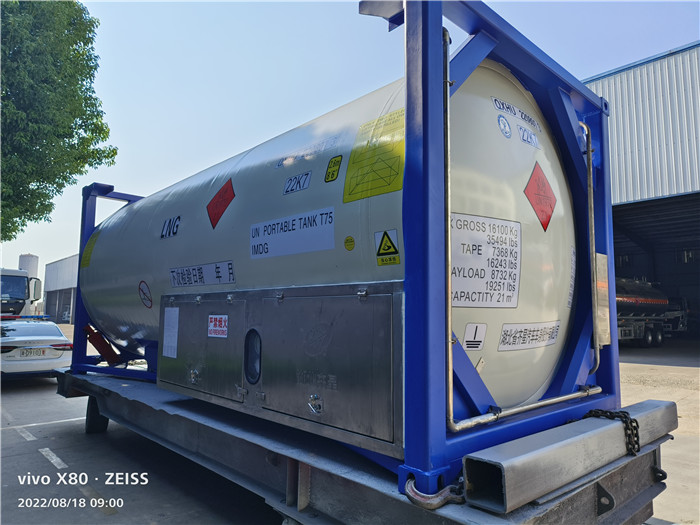

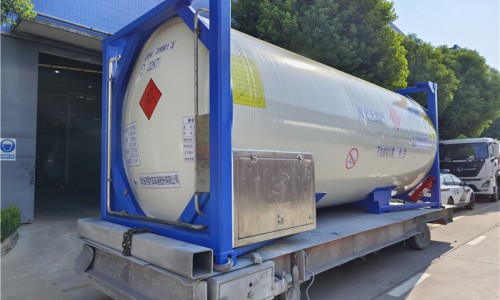

20英尺LNG罐式集装箱使用较为广泛，以下为其详细技术参数：

设计标准：

TSG R0005-2011《移动式压力容器安全技术监察规程》

GB/T 150.1～150.4-2011《压力容器》

NB/T47059-2017《冷冻液化气体罐式集装箱》

IMDG《国际海运危险货物规则》

《集装箱检验规范》-2016

ISO 1496-3:1995《液体、气体及加压干散货罐式集装箱技术要求和试验方法》

其他相关专业规范、标准及国家或行业其他现行标准。

罐箱技术参数：

ISO箱型：20K7

IMDG箱型：T75

集装箱型号：1AA

堆码层数：7

额定质量：17000 kg

空箱质量：7320 kg

外形尺寸：6058×2438×2591 mm

运输方式：公路、水路及联运

罐体技术参数

内容器

设计压力: 0.8 MPa

工作压力：0.8 MPa

设计温度：-196/50 ℃

工作温度： ≥-162 ℃

全容积：21 m3

主体材质：S30408

名义厚度（筒体/封头）：8/10 mm

外容器

设计压力: -0.1 MPa

工作压力：真空

设计温度：-40/50 ℃

工作温度：-40/50 ℃

主体材质：Q345R

名义厚度（筒体/封头）：4/6.5 mm

装载介质：LNG

额定充满率：0.9

绝热形式：高真空多层绝热

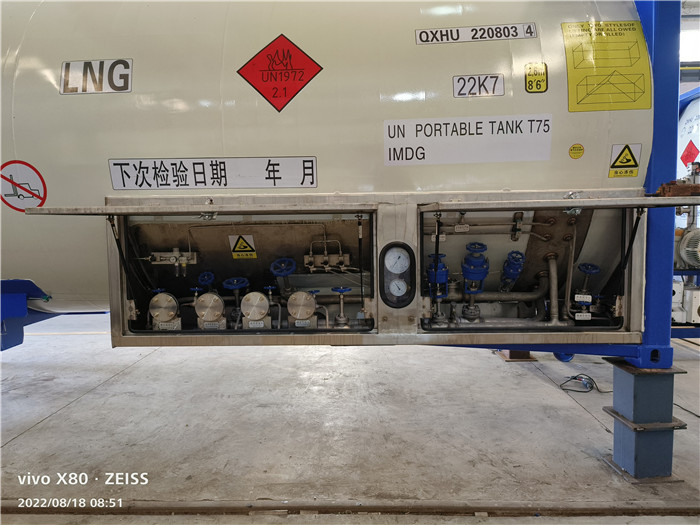

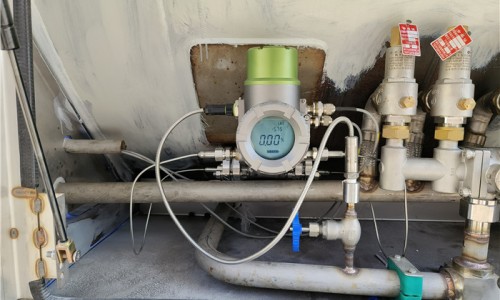

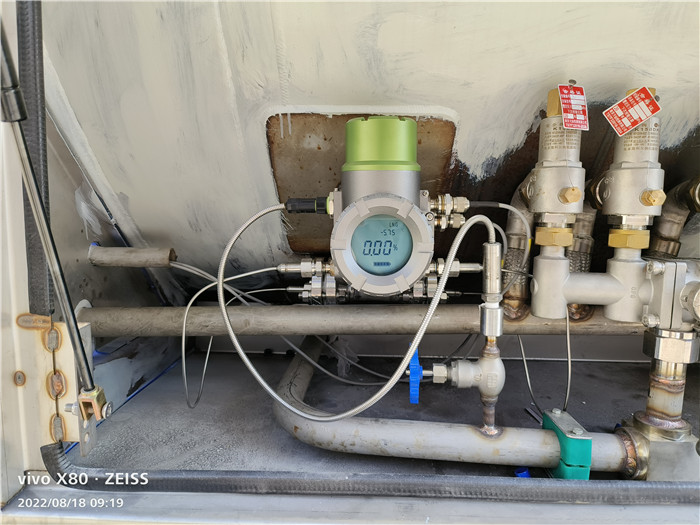

20英尺LNG罐式集装箱主要由框架、罐体及管路系统等组成，在内筒体外表面采用多层铝箔和玻璃纤维纸进行缠绕构成多层绝热层，总厚度

约为25mm。筒体和封头材料均经过检验，且进厂后还进行复验，所有焊接质量均经过无损检测，确保质量过关。
